Вегетарий теплица по скандинавской технологии

За основу теплицы взята идея солнечного вегетария, который в 30-х годах прошлого столетия придумал учитель физики Александр Васильевич Иванов. В то время Украина, где он жил, страдала от энергетического кризиса, и не могла позволить себе тратить слишком много ресурсов на круглогодичное выращивание овощей.

Для решения этой проблемы Иванов разработал гелиотеплицу, пропускающую внутрь себя до 87% солнечных лучей. Поэтому в ней растениям практически не требовалось досвечивание и дополнительное тепло для высокого плодоношения.

Учитель физики сумел поставить солнце на службу урожаю. Результаты его работы описаны в книге «Солнечный вегетарий»: «С площади 16,5 кв. м он снимал за год более 200 кг лимонов. Еще там росли ананасы и мандарины. А уж огурцов и помидоров с 1 кв. м собирал по 43−44 кг. И это требовало очень малых затрат на отопление, да и то лишь в холодные зимы 40-х и 50-х годов».

— В поиске технологий
для создания теплиц iFarm Project мы наткнулись на солнечный вегетарий. Он практически безэнегозатратен, но только при температуре до -10 градусов, — рассказывает основатель проекта Александр Лысковский. — Мы же живем в России, и в некоторых регионах температура опускается до -50 градусов. Поэтому взяли лучшие наработки Иванова и адаптируем их под наши реалии.

В гелиотеплице Иванова каждая деталь направлена на накопление солнечной энергии внутри конструкции.
На это работает и ее расположение по сторонам света. Поэтому экспериментальную теплицу iFarm установили с ориентацией светопрозрачной части на юг.

Что касается используемых при строительстве материалов,
то, по словам главного агронома iFarm Project Александра Кузнецова, эта теплица будет не такая, как финальная.

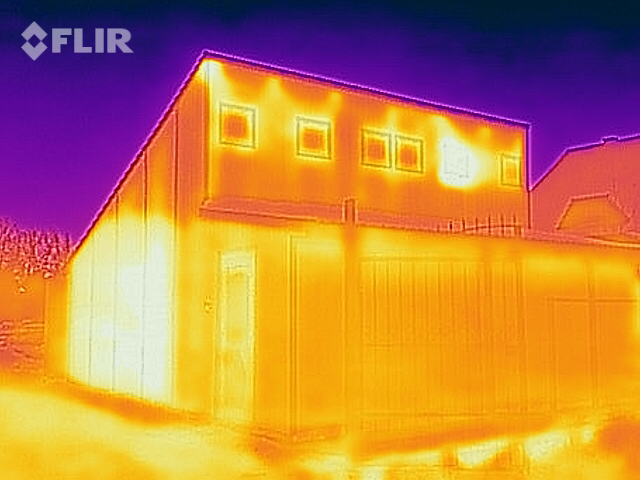

Еще до старта посадок команда столкнулась с проблемой утилизации тепла. Оказалось, что даже в конце ноября в Сибири солнце светит с мощностью в 40 тысяч люксов. И даже при ночном падении температуры воздуха с -2 до -10 градусов вегетарий прогревается с 10 до 30 градусов тепла. А это больше, чем нужно для роста растений.

— Также мы вычислим подходящее количество света для роста каждого сорта зелени и овощей, замерим, сколько лучей пропускает тот или иной поликарбонат, протестируем фитосвет, — комментирует Александр Кузнецов. — Например, разместим светодиодные лампы различной мощности над двумя грядками с посадками одного и того же сорта огурцов. И, возможно, на грядке с меньшим количеством света получим незначительное уменьшение урожая, или урожай по объему будет таким же, но кислым. Все это нам предстоит выяснить в ходе эксперимента.

Солнечный вегетарий своими руками: технология строительства

Норвегия либо Дания не очень-то радуют перцы и томаты своим климатом. Было нужно северным овощеводам поразмыслить, дабы накормить собственных питомцев скудным приполярным солнышком. И неслучайно теплица нового поколения, разрешающая взять 30%-ую прибавку урожая в жёстких условиях, выстроена с элементами скандинавской разработке. Изобретение киевского учителя физики Александра Васильевича Иванова именуется гелиотеплица, либо «солнечный вегетарий».

Читатель может создать это чудо собственными руками, пользуясь видео и фото, приложенными к статье.

Неосуществимая теплица – от чего отказался Иванов
Как трудится гелиотеплица
Строительство солнечного вегетария собственными руками
Прокладка сердца вегетария – дренажной совокупности
Что делать, в то время, когда дренаж готов
Солнечный вегетарий Иванова — видео

Неосуществимая теплица – от чего отказался Иванов

Изобретатель снимал более сорока килограмм огурцов с квадратного метра. А ведь его теплицы не отапливались, не проветривались и практически не поливались. Невозможно?

Скепсис понятен, но наука может все.

В большинстве случаев теплицы возводят исходя из удобства постройки: ровный участок, двускатная крыша. Школьный преподаватель попросил помочь законы физики и понял, что в случае если теплицу выстроить под наклоном, в нее будет попадать значительно больше света.

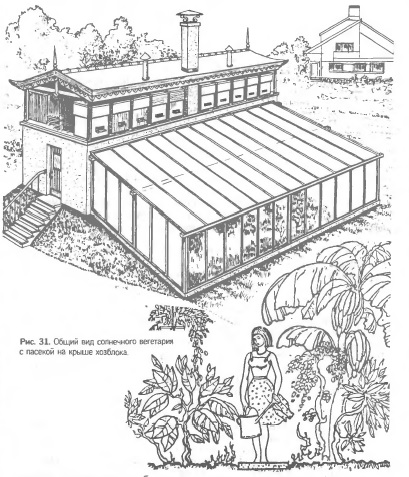

Секрет вегетария содержится в особенной геометрии постройки. Для теплицы в обязательном порядке выбирается пологий склон приблизительно в 15-20 градусов, ориентированный так, дабы долгая сторона сооружения размешалась строго с севера на юг.

Внимание! В северных широтах крутизны склона в 20 градусов будет мало. Тут нужно поискать либо насыпать бугор с уклоном до 40 градусов.

Северная стенки всецело строится из кирпича для защиты от холодного ветра. Волноваться, что с данной стороны вовнутрь не попадает свет, не следует: все равно его будет через чур мало. В совершенстве северная стенки обязана примыкать к дому, гаражу либо хозяйственной пристройке.

В случае если такая планировка неосуществима, то снаружи стенке направляться выкрасить в белый цвет, а изнутри покрыть светоотражающей пленкой.

Северная сторона вегетария строится из кирпича, южная — стекло либо поликарбонат

Все остальные крыша и стены выполняются, как и положено, из стекла либо поликарбоната.

В теплица обустраивается террасами, наряду с этим грядки очень сильно приподнимают на уровнем главного грунта и обкладывают бортами из досок, кирпичей либо шифера.

Как трудится гелиотеплица

Солнечный вегетарий – это именно тот случай, в то время, когда наука находит самый практичный путь ответа насущных неприятностей. Тут учтены отражения света и законы падения, траектории перемещения воздушных весов, теплопроводность разных материалов. Правил, по которым гелиотеплица дает на 30 % больше продукции при меньших затратах энергии, пара:

Солнечный свет в умеренных широтах падает на Землю под углом. Горизонтальная крыша классических теплиц отражает значительную его часть. Наклонная крыша и лучи света составляют прямой угол, соответственно, воздушное пространство в раньше и лучше прогревается.
Иванов справедливо полагал, что проветривание теплиц ведет к ухудшению качества воздуха для растений. И в действительности: кислород, для которого человек вентилирует и легкие, и помещения, растения производят сами на протяжении фотосинтеза. А вот углекислый газ, нужный для этого самого фотосинтеза, при проветривании улетучивается в воздух. Да и влажность, к которой столь чувствительны тропические культуры, к примеру огурцы, заметно падает. Исходя из этого перемешивание воздуха в гелиотеплице происходит при помощи совокупности перфорированных мощного вентилятора и труб.
Обогрев вегетария осуществляется по принципу теплообменника. Согретый солнцем воздушное пространство нагнетается в трубы, проложенные в земле, и отдает тепло грядкам. Ночью почва, со своей стороны, делится аккумулированным теплом с воздухом.
Потому, что нагретый воздушное пространство попадает в прохладные трубы, влага в них конденсируется и через отверстия – как раз для этого трубы перфорируются – поступает в землю. Практически получается капельное орошение.

Принцип теплообмена в вегетарии

Строительство солнечного вегетария собственными руками

Имея опыт строительства теплиц, вегетарий возвести несложно, потому, что нужно будет учесть всего пара его отличительных моментов:

совокупность дренажных труб с воздухозаборниками – это самый трудоемкий и важный элемент гелиотеплицы:
герметичность стыков для удержания тепла и углекислого газа в помещения;
террасирование гряд, потому, что сооружение стоит на склоне.

Принцип работы вегетария

Прокладка сердца вегетария – дренажной совокупности

На выбранном участке в соответствии с заблаговременно подготовленным чертежам производится разметка: где будут пребывать дренажные трубы и стены сооружения. Заливается монолитный ленточный фундамент.
Для прокладки дренажа используют тонкостенные водопроводные ПВХ трубы диаметром 10 мм с отверстиями диаметром 6-8 мм на расстоянии 15-20 см друг от друга. Отверстия должны быть лишь с одной стороны – с той, которая позже ляжет вниз.
Трубы укладываются на глубину 30-35 см поверх слоя керамзита. Расстояние между трубами – 50-60 семь дней, направление – по длине теплицы. С южного торца финиши труб выводятся наверх так, дабы 30-сантиметровые отрезки наблюдали вверх. Это воздухозаборники. Их нужно обезопасисть от комьев земли и палых листьев мелкоячеистой сеткой.
С северного торца трубы соединяются поперечным коллектором, от которого еще одна труба направляется в капитальной стенки на крышу. На ее пути устанавливается регулировочная камера с заглушками и электровентилятором для принудительной циркуляции воздуха.
Все трубы, не считая вертикальных, засыпаются слоем плодородного грунта. Гряды формируются поперек теплицы террасами. Между террасами и по центру теплицы оставляются проходы шириной 70-90 см. Высота гряд зависит от личных предпочтений обладателя: многим комфортно трудиться с растениями и землёй стоя.

Читать еще: Выращивание хризантемы в теплице на срез

Грядки в вегетарии Совет: на капитальной стенке вегетария возможно разместить пара ярусов подвесных вазонов с ремонтантной земляникой либо цветами, к примеру настурцией.

Что делать, в то время, когда дренаж готов

Каркас вегетария изготавливается из металлической оцинкованной трубы. Для покрытия идеально подходит сотовый поликарбонат. Все стыки в обязательном порядке обрабатываются герметиком.

Потому, что наклонная крыша все равно будет собирать зимний период снег, нужно заблаговременно продумать метод его уборки.

Покрытие вегетария — сотовый поликарбонат

В случае если северная стенки гелиотеплицы примыкает к какому-либо строению, на его крыше возможно разместить бак для полива растений, потому, что по-настоящему жаркое лето может очень сильно убавить количество жидкости кроме того в таком помещении. Наполняться бак будет дождевой водой, а нагреваться солнцем.

Совет: дабы земля успела хорошенько прогреться и дать первый урожай в сентябре, начать строительные работы лучше в июне.

Солнечный вегетарий безукоризнен с экологической точки зрения. Он требует минимума электричества, которая затрачивается, по большей части, на вращение лопастей вентилятора. Как в настоящей экосистеме, в нем налажен круговорот воды и углекислого газа.

А самое основное – если сравнивать с классической теплицей он дает значительно больше урожая.

Солнечный вегетарий Иванова — видео

Солнечный вегетарий (теплица) собственными руками (Часть 3)

Увлекательные заметки:

Подобранные по важим запросам, релевантные статьи:

Теплица из поликарбоната собственными руками дает возможность приобрести на приусадебном участке свежие овощи в самые ранние сроки. Современные каркасы, изготовленные…

По окончании замены стеклопакетов в доме на новые, обладатель вспоминает как применить ветхие окна. На участке постоянно найдётся им использование, к примеру, хорошим…

Для теплицы из поликарбоната зима – не наилучшее время. Пласты снега, скапливающиеся на крыше, способны повредить кроме того самую прочную кровлю. Казалось…

Иметь на своем дачном участке собственный дачный дом, к тому же с подвалом, мечта каждого дачника. Для постройки домика не большое количество и нужно, первое знать, что и как…

Строительство бани рекомендовано делать еще на этапе проектирования дома. Таковой способ планирования разрешит самый рационально и действенно…

Тяжело представить себе личный дом либо дачу, где нет собственной канализации. Более того, на сегодня в целях экономии многие пробуют сделать…

Солнечный вегетарий Иванова: все про обустройство теплицы нового поколения

О солнечном вегетации вместо традиционной теплицы задумываются обычно те дачники, в регионе у которых фитофтора приходит особенно рано, а вегетацию томатов продлить трудно. Тем более, что построить это архитектурное чудо и одновременно гениальное создание обычного учителя физики не сложно – даже, если никого не нанимать и советские учебники не изучать. Итак, солнечный вегетарий – своими руками!

Чем солнечный вегетарий лучше обычных теплиц? У него достаточно много преимуществ:

Львиную часть времени в обычную теплицу попадает не более 35% солнечной энергии – если она арочная, и 20% – если другой формы. В вегетарие – в разы больше!
В летнюю жару обычную теплицу приходится интенсивно проветривать, но таким образом из нее почти полностью выводятся углекислый газ и влага – а они для растений жизненно необходимы.
Обычная теплица без дорогой системы обогрева тепло теряет очень быстро – стоит только появиться заморозкам. Правильный же вегетарий солнечный устроен так, что подобные скачки температур в нем куда более сглажены.

А самое главное в том, что солнечные лучи попадают на наклоненную крышу вегетария под прямым углом и потому практически не отражаются. Вся энергия в итоге идет на обогрев и освещение вегетария, и ее оказывается в 4 раза больше, чем в обычной теплице в теплое время года, и в 18 раз больше, чем зимой и по ночам. Впечатляюще, не правда ли? Неспроста говорят, что солнечный вегетарий – теплица нового поколения!

Этап I. Проектирование солнечного вегетария

Задняя стена в вегетарии традиционно делается капитальной, с зеркальным отражающим материалом. Благодаря чему до 95% тепловой и световой энергии будет снова возвращаться к растениям – вот в чем секрет! В этом плане даже проводились исследования, что в средней полосе России при наклоне почвы вегетария солнечные лучи в зимнее время года поглощаются на 32% больше – а это, бесспорно, более солидный урожай.

Эта стена может быть по совместительству глухой стеной дома, или же просто зашита досками. Она всегда северная. Утеплить ее можно обычным пенопластом – главное только хорошо защитить его от мышей. Закрывается он, в свою очередь, фольгированным утеплителем, который можно хорошо прикрепить строительным степлером. Размеры солнечного вегетария определяются индивидуально – в зависимости от запланированного бюджета и возможностей участка для строительства.

Этап II. Размещение и фундамент

Размещать солнечный вегетарий, созданный и проверенный еще 60 лет назад гением-изобретателем Ивановым, нужно на естественный или созданный искусственно склон от 15˚ до 35˚, скат которого обращен на юг или слегка на юго-восток. Пол в традиционном вегетарие должен быть параллельным крыше – и оба находиться под наклоном в до 15 до 35˚. Но сегодня все чаще строят вегетарий Иванова с горизонтальным полом, но наклоненной крышей – и урожай все равно радует, как ни странно.

Итак, от теории перейдем к практике – площадку необходимо тщательно выровнять, и можно начинать строить фундамент. Наиболее оптимальный вариант – буронабивной. Для этого нужно пробурить 14 ям глубиной до метра и с диаметром около 20 см. Ямы заливаем бетоном и даем ему время на застывание. К слову, сами углубления можно даже сделать обычным буром для зимней рыбалки. Только во время сверления нужно подливать немного воды – чтобы грунт сам налипал на бур. В таком случае на каждую из таких ям уйдет не более 15 минут.

В готовые ямы нужно вставить свернутый в рулон рубероид и заранее подготовленную арматуру, которую потом привариваем к металлическому каркасу вегетария.

Читать еще: Армированный полиэтилен для теплиц

Этап III. Строительство каркаса

Сам солнечный вегетарий Иванова может быть из самого разного материала – опыт строительства показывает, что со всеми функциями отлично справляются и недорогие конструкции, и особо прочный металл. Вот только дерево не всегда себя чувствует хорошо в такой экосистеме – ее влажность намного больше, чем в обычных теплицах. А так идеальна для строительства вегетария – профилированная труба с параметрами 20х20 и 40х40 см. И вот какие понадобятся для работы инструменты: шуруповерты, пила для металла и болгарки.

Изготавливая своими руками солнечный вегетарий, каркас варить лучше и легче прямо на земле – из двух частей, 4 м и 6 м. После этого его уже можно привязать к столбам и соединять. Тут же удобно делать и стропильную систему, чтобы потом ее устанавливать по одной детали. Сваренный каркас обязательно нужно напоследок покрасить специальной краской от ржавчины – ведь климат в вегетарие будет влажный.

Этап IV. Покрытие поликарбонатом

Современный опыт строительства солнечного вегетария говорит о том, что в качестве его покрытия лучше все-таки использовать качественный сотовый поликарбонат – для стен достаточно будет 4 мм, а крышу лучше постелить листами 6 мм толщиной.

Чтобы избежать потом сквозняка в вегетарии, внутри теплицы под коньком место примыкания поликарбоната к самой стене нужно заделать утеплителем для труб. Низ вегетария необходимо прошить профлистом на специальные заклепки к каркасу.

Этап V. Разбивка грядок

Ширину проходов в вегетарие стандартно делают 65 см. Всего наиболее удобно разбивать три грядки – и поднимать их на 60 см в высоту. Для чего изготовляются отдельные каркасы – из металлической трубы, со стенками из древесины или шифера.

Этап VI. Установка дверей, форточек и системы обогрева грядок

Далее уже изготавливаем и ставим дверь, делаем полку для бочек с водой и прочие мелочи.

Остается только продумать систему вентиляции и полива. Хорошим аккумулятором тепла для такой теплицы будет вода в бочках, оставленная на ночь. Весь день она будет накапливать тепло, а ночью – его отдавать. Таким образом, температурные скачки между временем суток будут значительно сглажены. Но согреть вода не согреет – для этого нужна куда более серьезная система, о которой пойдет речь дальше.

Сердце солнечного вегетария – это замкнутый цикл воздухообмена и тепла. Для этого на глубину до полуметра в почву закладываются трубы – на расстоянии 60 см друг от друга. Их нижние концы выведены над землей, верхние – подведены под крышу теплицы. А на самих трубах оборудованы вытяжные вентиляторы, которые работают круглосуточно. Днем воздух охлаждается в почве, а ночью в аккумулировавшей за день тепло земле нагревают и попадают в вегетарий. Все очень просто: в жару такая вентиляция спасает растения от губительного перегрева, а холодными ночами согревает. Корни самих растений благодаря всему этому постоянно находятся в благоприятной среде, и вся влага в вегетарии сохраняется, как и углекислый газ. Поливать так много уже не нужно – влажность сохраняется высокая, листья мало испаряют воду – и плоды значительно увеличиваются в размерах.

Яркий тому пример удачный эксперимент самого автора-создателя солнечного вегетария: с двух восьмилетних растений всего на 17 квадратных метрах он собрал 216 кг лимонов! И при современных подсчетах в вегетарии продукции выходит втрое больше, чем в обычной теплице, хотя при этом себестоимость плодов получается втрое меньше. Ведь неспроста цитируют ученого Тимирязева, который был уверен, что предел плодородия определяется не сколько количеством удобрений и полива, сколько световой энергией. А потому солнечный вегетарий – самая настоящая гелиотехнология!

А плодоносят растения в вегетарии почти на месяц раньше, ничем не отличаясь от тех же овощей, что выращены под открытым небом ни по вкусу, ни по наличию полезных микроэлементов. Чудо техники, да и только!

Вегетарий теплица по скандинавской технологии

В Дании и Норвегии климат таков, что большое количество солнечного тепла, жильцам этих стран, только снилось. Именно поэтому в странах плохо растут такие овощи, как томаты и перцы. Именно поэтому, чтобы получить дополнительную прибавку в урожае, теплицу строят по скандинавской технологии. Александр Васильевич Иванов, который является физиком, изобрел геотеплицу или, как ее еще называют, «солнечный вегетарий», именно для того, чтобы повысить урожай, при минимальных затратах сил и времени.

Такую теплицу еще называют скандинавской, так как ее активно используют страны северной Европы. Стоит отметить то, что построить такую теплицу можно собственными руками, а как именно, мы расскажем вам далее.

Преимущества геотеплицы

Многие дачники, которые имеют на своем участке теплицы, строят их в форме домика или арки. Когда теплица имеет форму домика, она пропускает через себя лишь 20% солнечного света, а во втором случае около 35%, что тоже не очень-то много. А когда на улице наступают холода, в теплице тоже становится достаточно холодно, конечно, если в нее не проведено отопление.

Теплица, которая придумана нашим физиком, попросту лишена этих недостатков. Секретом такой постройки является то, что лучи солнца не скользят по ее крыше, а падают на нее практически перпендикулярно. Благодаря такой конструкции, днем теплица получает солнечного тепла в 4 раза больше, а ночью аж в 18.

Если вы собираетесь использовать эту теплицу круглогодично, то проводить в нее отопление стоит тогда, когда температура опустилась ниже 15 градусов. Если говорить об урожае, то солнечный вегетарий увеличивает его в 10 раз. Растения, которые посажены в такую теплицу, начинают плодоносить намного раньше, примерно на 20 дней.

Особенности конструкции

Задняя стенка такой теплицы, как солнечный вегетарий, облицована зеркальным материалом с отражающим эффектом. Такая стена является капитальной, может быть стеной жилого помещения или отдельная деревянная, или кирпичная стена. И в том и в другом случае, эту поверхность следует утеплить фольгированным материалом.

Ультрафиолетовые лучи солнца таким образом отражаются от стены и возвращаются растениям, что снабжает их дополнительной энергией и теплом. Если говорить о размере такой постройки, то она будет зависеть только от финансовых возможностей и размера земельного участка.

Классический вариант теплицы «солнечный вегетарий» располагается на участке с наклоном в 30 градусов в южную область. Если участок имеет ровную поверхность, то наклон следует изготовить искусственно. Крыша и пол в постройке должны быть параллельны друг другу.

Еще одной особенностью этой конструкции является закладка перфорированных труб на глубину около тридцати сантиметров. Этот элемент несет функцию отопления в период холодов, а также трубы выводят лишнюю влагу из почвы. Отопление происходит следующим образом – к трубам присоединяются вентиляторы, которые производят принудительную вентиляцию теплого воздуха из верха по трубам, которые расположены под землей. Такие же вентиляторы жарким летом способны охладить теплицу.

Система полива геотеплицы

Трубы, которые проложены в земле постройки имеют отверстия в своем дне на расстоянии около 20 см. Теплый воздух, который проходит по холодным трубам создает в них конденсат. Таким образом создается влага, которая стекает по стенкам труб в отверстия и попадает в почву, а именно сразу к корням.

Читать еще: Болезни томатов в теплице из поликарбоната

Для оснащения земли и растений в теплице водой, используется почвенная и воздушная влага, которая собирается специальной системой.

Обычно под трубами прокладывают слой керамзита, чтобы с его помощью влага распространяется по всей длине грядки. Если в теплице существует такая система орошения растений, то внешний полив им уже не требуется. Преимуществом такого полива является качество воды, которая полностью очищена от солей и извести, но при этом имеет большое количество аммиака. Не стоит забывать, что, полив может быть включен только при работающей вентиляции, иначе вы переувлажните воздух.

Такой метод орошения крайне полезен растениям, ведь при внешнем поливе большое количество влаги испаряется, не достигая корневой системы. Корни стремятся получить недостающую влагу и тянутся наверх, что крайне неблагоприятно. Солнечный вегетарий со своим методом полива обеспечивает растениям развитие крепкой корневой системы, которая обогащена всеми полезными микроэлементами. Следовательно, и урожай будет не только богатым, но и полезным.

Если говорить о конструкции, то в корпусе устанавливают по несколько форточек и дверей с каждой стороны. В качестве аккумулятора тепла могут выступать расположенные в теплице бочки с водой. Днем в них будет накапливаться тепло, а ночью вода отдаст его воздуху, хорошо нагревая.

Богатый опыт дачников говорит о том, что использование теплицы этого скандинавского типа имеет высокую эффективность в выращивании растений. Себестоимость такой постройки совсем невысока, поэтому вам не понадобятся сильные затраты на материалы. Да и все финансовые издержки быстро окупаются благодаря хорошему росту растений и их высокой урожайности.

Теплица-вегетарий по скандинавской технологии

Узнаем как получить дополнительную прибавку в урожае от растений из теплицы построенной по скандинавской технологии.

Преимущества геотеплицы
Особенности конструкции
Система полива геотеплицы

Обычно под трубами прокладывают слой керамзита, чтобы с его помощью влага распространяется по всей длине грядки.

Если в теплице существует такая система орошения растений, то внешний полив им уже не требуется. Преимуществом такого полива является качество воды, которая полностью очищена от солей и извести, но при этом имеет большое количество аммиака. Не стоит забывать, что, полив может быть включен только при работающей вентиляции, иначе вы переувлажните воздух.
